TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY

TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY
TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY

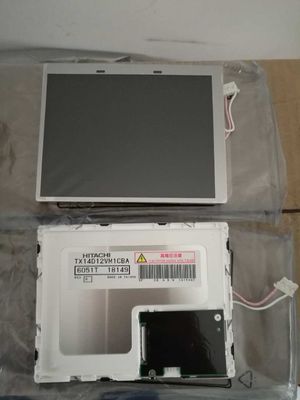

Large Image :  TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY

Product Details:
Place of Origin: JAPAN
Brand Name: HITIACH
Certification: ISO9001
Model Number: TX14D12VM1CBC
Payment & Shipping Terms:
Minimum Order Quantity: 1PCS
Packaging Details: STANDARD PACKING
Delivery Time: 1-2 DAYS
Payment Terms: TT/PAYPAL/ESCROW/WESTERN UNION
Supply Ability: 200PCS

TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY

Description
MODEL NUMBER: TX14D12VM1CBC BRAND: HITIACH
SIZE: 5.7 Inch RESOLUTION: 320(RGB)×240 [QVGA] 70PPI
BRIGHTNESS: 600 Cd/m² (Typ.) TEMPERATURE RANGE: Operating Temp.: -20 ~ 70 °C ; Storage Temp.: -30 ~ 80 °C ; Vibration Level: 2.0G (19.6 M/s²)
High Light:

LVDS TFT LCD Panel

,

High Brightness TFT LCD 149PPI

,

SVGA 82PPI TFT LCD Panel

HITACHI TX14D12VM1CBC Application Details

Basic Detail :
Manufacturer
TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 0
Model Name
TX14D12VM1CBC
Panel Type
a-Si TFT-LCD , LCM
Another Name
-
Panel Size
Designed For
  • TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 1
Maximum Ratings :
OP Temperature
-20 ~ 70 °C
ST Temperature
-30 ~ 80 °C
RoHS
-
Vibration Level
2.0G (19.6 m/s²)
Features :
  • WLED Backlight
Remarks :
QVGA/VGA mode selectable



















































HITACHI TX14D12VM1CBC Optical Details

Basic Information :
Luminance
400 cd/m² (Typ.)
Contrast Ratio
350:1 (Typ.) (Transmissive)
Good View at
12 o'clock
Response Speed
30 (Typ.)(Tr+Td) ms
Viewing Angle
70/70/80/70 (Typ.)(CR≥5)
Operating Mode
TN, Normally White, Transmissive
Color Performance :
Chromaticity
Wx:0.360; Wy:0.350
Support Color
262K (6-bit)
Color Temperature
4481K
White Variation
-
1931 Color Gamlt :
NTSC Ratio
74%
sRGB
73% coverage
Adobe RGB
68% coverage
DCI-P3
61% coverage
Rec.2020
54% coverage
Remarks
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)



































HITACHI TX14D12VM1CBC Application Details

Basic Detail :
Manufacturer
TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 0
Model Name
TX14D12VM1CBC
Panel Type
a-Si TFT-LCD , LCM
Another Name
-
Panel Size
Designed For
  • TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 1
Maximum Ratings :
OP Temperature
-20 ~ 70 °C
ST Temperature
-30 ~ 80 °C
RoHS
-
Vibration Level
2.0G (19.6 m/s²)
Features :
  • WLED Backlight
Remarks :
QVGA/VGA mode selectable

HITACHI TX14D12VM1CBC Optical Details

Basic Information :
Luminance
400 cd/m² (Typ.)
Contrast Ratio
350:1 (Typ.) (Transmissive)
Good View at
12 o'clock
Response Speed
30 (Typ.)(Tr+Td) ms
Viewing Angle
70/70/80/70 (Typ.)(CR≥5)
Operating Mode
TN, Normally White, Transmissive
Color Performance :
Chromaticity
Wx:0.360; Wy:0.350
Support Color
262K (6-bit)
Color Temperature
4481K
White Variation
-
1931 Color Gamlt :
NTSC Ratio
74%
sRGB
73% coverage
Adobe RGB
68% coverage
DCI-P3
61% coverage
Rec.2020
54% coverage
Remarks
sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
  • Disclaimer : Inputted by panelook engineers according to datasheet, but we cannot guarantee the spec listed is entirely correct.
  • TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 6 Back to Top

HITACHI TX14D12VM1CBC Mechanical Details

Pixel Features :
Number of Pixel
320(RGB)×240, QVGA
Arrangement
RGB Vertical Stripe
Dot Pitch(W×H)
0.120×0.360 mm
Pixel Pitch(W×H)
0.360×0.360 mm [70PPI]
Physical Size :
Active Viewing
115.2(W)×86.4(H) mm
Overall Dim.
131(W)×102.2(H) mm
Bezel Opening
119.4(W)×90.6(H) mm
Overall Depth
10.9 (Typ.) mm
Outline Features :
Form Shape
Flat Rectangle
Orientation
Landscape type
Aspect Ratio(W:H)
4:3
Shape Style

Fixation :
Rear mounting holes (4-Ф2.4)
Other Detail :
Mass
160g (Typ.)
Surface















































































HITACHI TX14D12VM1CBC Electronics Details

Refresh Rate :
60Hz
Reverse Scan :
No
Time Controller (T-CON) :
Embedded T-CON























HITACHI TX14D12VM1CBC Interface Details

Signal Electrical :
Input Current
65mA (Typ.)(IDD)
Input Voltage
3.3V (Typ.)(VDD)
Consumption
-
Signal Interface
CMOS (1 ch, 6-bit)
Logic Voltage :
VSS≤VIL≤0.8V; 2.0V≤VIH≤VDD
Interface Features :
Position
-
Physical Type
Connector
Interface Detail :
Brand
Model
Pin Pitch
Pins
Amount
Pin Assignment TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 15
JAE
0.5 mm
40 pins
1 pcs
DRGB-40P1C6B-420B















































HITACHI TX14D12VM1CBC Lightting Details

Lamp Features :
Lamp Type
WLED
Amount
3S7P
Position
Edge light type
Exchange
-
Lamp Shape
Array
Lamp Life
-
Lamp Electrical :
Input Voltage
12.0±0.5V
Input Current
84/91mA (Typ./Max.)
Interface Features :
Position
-
Physical Type
Connector
Interface Detail :
Brand
Model
Pin Pitch
Pins
Amount
Pin Assignment TX14D12VM1CBC HITACHI 5.7 inch 320(RGB)×240 400 cd/m² Storage Temperature: -30 ~ 80 °C INDUSTRIAL LCD DISPLAY 16
JST
4.0 mm
3 pins
1 pcs
BLE-3PINS-ANC
Backlight Driver :
No
